2.3 间接诊断法

2.3.2 间接查询诊断法的操作步骤
1.在图2-1中，选择待修机的产品类别。
2.在图2-2中，选择待修机的品牌、型号。
3.在图2-3中，选择“按故障现象类别查询本机或相关机型的故障诊断经验”，然后选择故障大类，再选择故障小类，单击“替代查找”按钮，就可进入图2-8所示“替代查询与待修机型相关机型的诊断经验”界面。
4.在图2-3中，选择“按故障现象关键词查询本机或相关机型的诊断经验”，在右边列表框中选定关键词或者自己在左边文本框中输入关键词，单击“替代查找”按钮，也可进入图2-8所示“替代查询与待修机型相关机型的诊断经验”界面。
“间接查询诊断法”一共有五种不同的查询诊断方式，即：
1.查询与待修机型同机芯的机型.
2.查询与待修机型同品牌的机型.
3.查询与待修机型同种类的机型.
4.查询与待修机型同某一单元电路的机型.
5.查询与待修机型同某一种集成块的机型.
下面以长虹R2123AE为例介绍“间接查询诊断法”的用法。

2.3.3 间接诊断法中“查询与待修机型同机芯的机型”的使用方法
在图2-1所示“选择产品种类”界面上选择产品大类“电视类”，然后选择产品小类“普通电视机”，单击“确定”按钮，进入图2-2所示“选择品牌型号”界面。
按照前面2.2节开始介绍的方法选择品牌长虹，型号R2123AE，此时，诊断目标机型文本框显示的是“长虹R2123AE”，机芯显示的是“三洋A6机芯”，单击“确定”按钮，进入图2-3所示“故障诊断经验查询方式”界面，此时“查本机型的全部故障诊断经验”显示灰色，说明用直接诊断法查不到该机型的故障经验，我们就使用“间接查询诊断法”来查该机型的经验。
选择“按故障现象类别查询本机或相关机型的故障诊断经验”，单击“确定”按钮，进入图2-7所示“按故障现象类别查询本机或相关机型的故障诊断经验”界面。
在故障大类列表框中选择“光栅故障”，在故障小类列表框中选择“1.三无(无光无图无声)黑屏”，单击“替代查找”按钮，进入图2-8所示“替代查找”界面。
选择2-8界面上的“查询与待修机型同机芯的机型”，单击“确定”按钮，进入图2-12所示“选择与待修机型相关的机型”的界面。
在“选择与待修机型相关的机型”界面中，有三种不同的查询方式：
A.如果选择“所有机型”，单击“确定”按钮，则可以查看属于三洋A6机芯的所有品牌型号关于“三无”的故障诊断经验；
B.如果选择“单一品牌”，然后在左边的“选择替代机型的品牌”列表框中选中某一品牌，此时右边的“选择替代机型的型号”列表框中将列出该品牌中机芯为三洋A6的所有机型，单击“确定”按钮，则可查看您所选中的品牌中机芯为三洋A6机型的所有关于“三无”的故障诊断经验，如图2-13所示；
C.如果选择“单一机型”，然后在左边的“选择替代机型的品牌”列表框中选中某一品牌，在右边的“选择替代机型的型号”列表框中选中某一型号，单击“确定”按钮，则可查看某一属于三洋A6机芯的具体机型关于“三无”的故障诊断经验。如图2-14所示。

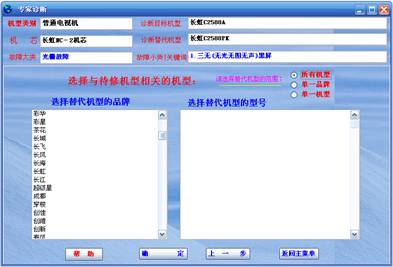

图2-12 选择与待修机型相关的机型查找界面

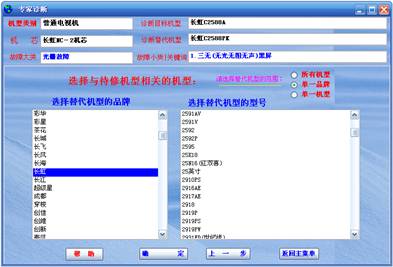

图2-13 单一品牌替代查找界面

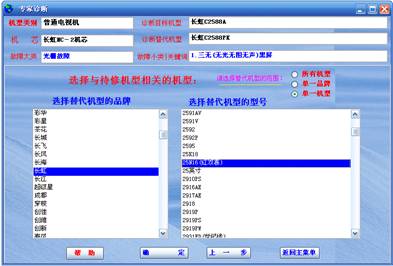

2-14 单一机型替代查找界面

2.3.4 间接诊断法中其它查询故障经验方式的使用方法
间接诊断法中的“查询与待修机型同品牌的机型”与“查询与待修机型同机芯的机型”相似，这里不再赘述。
“查询与待修机型同种类的机型”中的同种类是指同一种产品小类，比如普通电视机、投影电视机、液晶电视机、普通显示器、液晶显示器、电冰箱、分体式空调、轿车、摩托车等。例如：待修普通电视机的品牌或者型号查不到，可选择“查询与待修机型同种类的机型”，即在所有的普通电视机中搜索同一种故障现象的维修经验。(即使能查到待修机的型号，有时为了尽可能多搜索同一种故障现象的经验，也可以选择同种类的所有机型或部分机型。)
“查询与待修机型同某一单元电路的机型”是指整机电路或单元电路与待修机型相同的所有机型或单一机型的故障经验。
“查询与待修机型同某一种集成块的机型”是指查询与待修机具有某一种相同集成块的所有机型或单一机型的故障经验。
