2.6 IIC总线调整与维修
在“故障诊断”下拉菜单中选择“IIC总线调整与维修”子菜单项，即可进入“IIC总线调整与维修”界面，如图2-23所示。关于IIC总线的查找有三种方法：第一种是按品牌型号选择。第二种是按机芯选择。第三种是按IC选择。

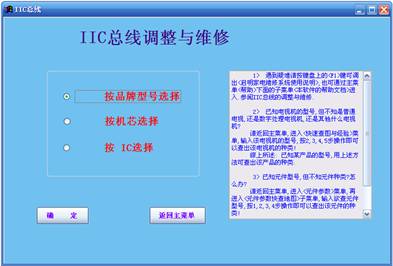

2-23 IIC总线调整与维修界面
当选择第一种方法(按品牌型号选择)时，单击“确定”按钮，即进入“选择产品种类”界面。选择品牌型号的方式和第2.2节直接诊断开始部分的方法一样，在此不再赘述。在图2-24中，选定产品型号后，会看到有两个“查找本机型数据”和“同机芯查找数据”的按钮，单击“查找本机型数据”按钮即可看到图2-25所示的界面；单击“同机芯查找数据”按钮后，则进入“选择和该机型同机芯相关型号”界面，选择其一最相近的型号进行同机芯代换，此时在图2-25中显示的有关IIC的数据，供您作为待修机型调整IIC数据时的参考。
图2-25界面中有“上一种IIC调整方法”、“下一种IIC调整方法”是收集IIC的多种不同的调整方法，请用户自行匹配。点击“下一步”即可进入如图2-26所示的界面。
图2-26界面上方有“调整方法”，下方有“上一组数据”和“下一组数据”是收集IIC的多种不同的数据，的图2-26界面中，还有“上一个表”和“下一个表”两个按钮，同一组数据，由多个表组成，请用户自行匹配。
在图2-23中，当选择“按机芯选择”时，由进入如图2-27所示界面，选择所需要的品牌和机芯名称，单击“该机芯精确调整数据”和“同机芯替代调整数据”按钮，则进入图2-25界面，其后操作与按品牌、型号选择查找相同。
当选择前面两种方法都没有找到待修机型的IIC调整资料时，可以试用第三种方法：“按IC选择”，在图2-23中，选择“按IC选择”，再点击确定按钮，即进入图2-28所示界面。根据待修机型的CPU和小信号处理集成块(MSP)的型号，去选择CPU和MSP两种集成块。点击“确定”按钮，将进入图2-25所示界面。其后操作与“按品牌型号选择”相同。

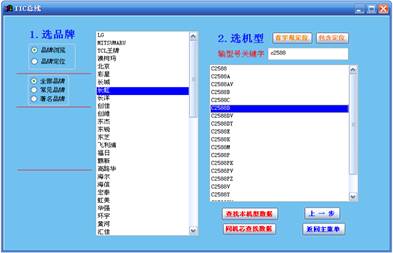

2-24 按品牌型号选择查IIC界面

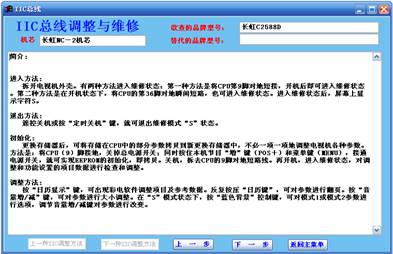

图2-25 简介、进入与退出方法、初始化界面

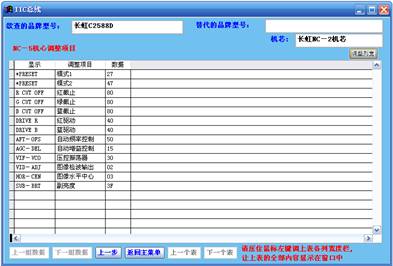

图2-26 调整方法及调整数据表单界面

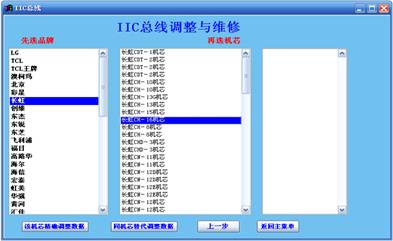

图2-27 按机芯选择查IIC界面
