ADS1022C数字示波器

    ADS1000C系列产品采用超薄外观设计，体积小巧，大大减小桌面占用面积净重仅2.3KG，携带更方便，使其在不同的操作环境中（如在实验室或在现场）都能高效率地工作。主流的外观设计保留了示波器的易用性、操作性丰富的触发方式与强大的测量功能最大限度地提高工作效率，独特的数字滤波功能与丰富的数学运算满足您对信号处理的理需要。专业的ADS1000C数字存储示波器不仅满足客户在功能上和性能上对示波器的苛刻要求，而且大大节省预算开支。

型号： ADS1022C

品牌： ATTEN

·超薄设计、体积小巧、携带方便；

·实时采样高达500MSa/s,等效采样10GSa/s；

·带宽为25MHZ；

·彩色TFT LCD 8*12格彩色显示；

·3种光标模式、32种自动测量参数；

·5种触发功能：边沿、脉冲、视频、斜率、交替；

·6位硬件频率计实时计数显示；

·弹出式菜单、人性化设计；

·2组参考波形,20组设置,20组波形内部存储；

·独立通道控制、按键背光设计；

·标准配置接口：USB Host，支持U盘存储及固件升级；USB Device，支持PC远程控制及PictBridge打印；RS-232；Pass/Fail接口。

带宽：25MHZ

通道数 双通道+1个外触发通道

最高实时采样率：单通道（500MSa/s），双通道（250MSa/s）

等效采样率：10GSa/s

存储深度：单通道4K，双通道4K

上升时间：<14ns

输入阻抗：1MΩ||17pF

时基范围：25ns/div-50s/div，Roll：100ms-50s/div

垂直灵敏度：2mv-5v/div(1-2-5顺序)

显示：5.7寸彩色TFT(320*234)LCD

XY方式：相位移 ±3degrees，支持5KSa/s-200MSa/s采样率

显示语言：简体中文、繁体中文、英语、德语、法语、日语、韩语、俄语、阿拉伯语、西班牙语、葡萄牙语

不仅通过CE认证，而且是国内首款通过UL认证示波器，见证优良品质。

一键打印，直接对当前屏幕波形进行打印，可对波形打印进行设置。

采用AUTOSET算法，能对直流信号和交流信号进行识别及设置。

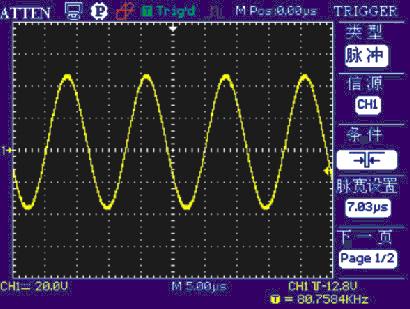

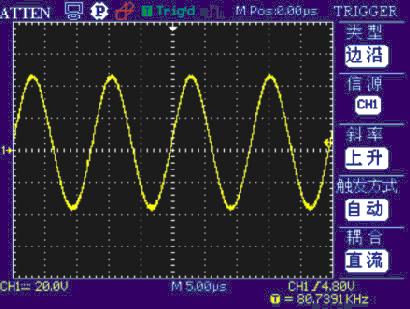

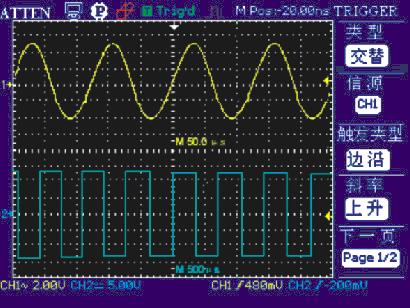

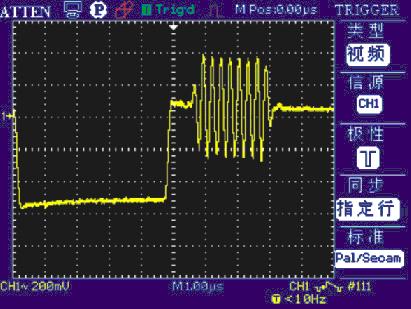

    ADS1000系列产品具有更丰富的触发功能：边沿、脉冲、视频、交替、延迟等多种触发方式，更大范围地满足了用户的需求。其中交替触发方式可用于同时观察两路不相关信号，可为两个通道选择不同的触发类型，是一种模拟示波器的功能在数字示波器中的重现，更体现了ADS1000系列产品研发团队在技术领域的强大。

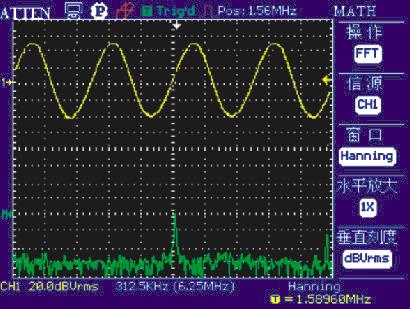

通道波形与FFT波形分屏同时显示，分屏模式下屏幕上下部分被重新分割为垂直方向为8格，如同全屏模式下同时观察两个波形，这种方式使用户观察波形更清晰、方便，同时也体现了ADS1000系列产品更人性化的一面。

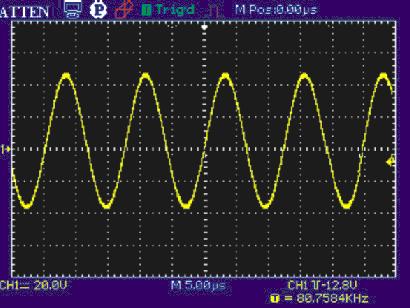

    ADS1000系列产品采用弹出式菜单显示模式，菜单可随时隐藏起来使波形12格全屏显示，与其它同档次的数字示波器相比，这种模式更灵活；用户操作更方便、更能清晰地观察波形。

    ADS1000系列可自动测量32种参数，这在目前同一档次的主流数字示波器中是最多的。自动测量功能大大降低了人为误差，能快速、精确的测量您所需要的参数；同时，ADS1000系列示波器还具有全部测量功能，可将32种参数同时显示在屏幕上，用户可直观的读取数据。所以，ADS1000系列示波器是当前市场上您最理想的测量工具。

    ADS1000系列示波器提供了数字滤波功能，在此功能菜单下用户可根据需要设置输入信号频率的上限和下限来选择或滤除设定频率范围，大大提高了用户的工作效率。

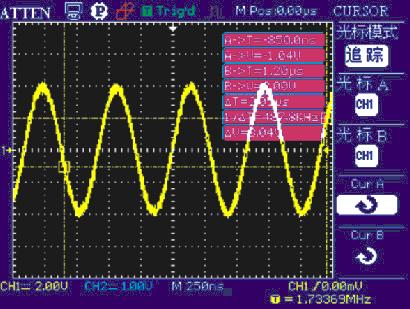

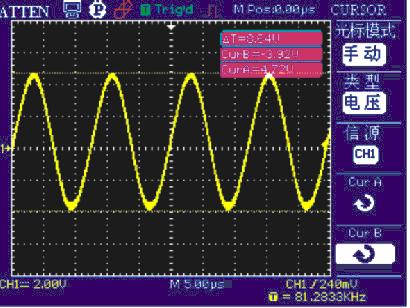

    ADS1000系列示波器光标测量功能有三种模式：手动模式、追踪模式、自动模式，用户可根据自己的需要灵活选择测量模式，从而更轻松的在屏幕右上角读取测量结果或体验全自动的智能设计模式。

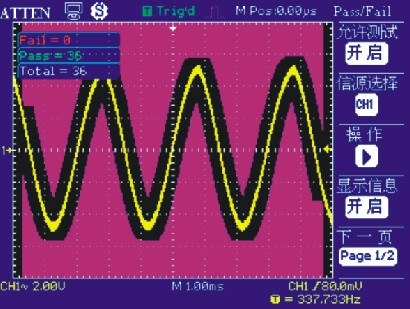

    用户可使用ADS1000系列示波器提供的Pass/Fail功能进行产品测试，通过一系列设置，自动输出测试结果，大大提高了产品的生产效率。

    最大录制2500帧波形，可录制来自通道波形或Pass/Fail波形，并通过回放功能达到更好的波形分析效果。

    ADS1000系列产品采用彩色TFT液晶屏，屏幕显示参数值及波形更清晰、稳定、自然；同时也更有利于减缓用户长时间观察波形引起的眼睛疲劳。

    软件包是便于客户二次开发所提供的接口函数库，包含从示波器获取采样点数、版本号、波形数据、设置参数、自动测量参数、上传下载示波器设置或控制示波器的接口函数，使您的开发变得简单高效。

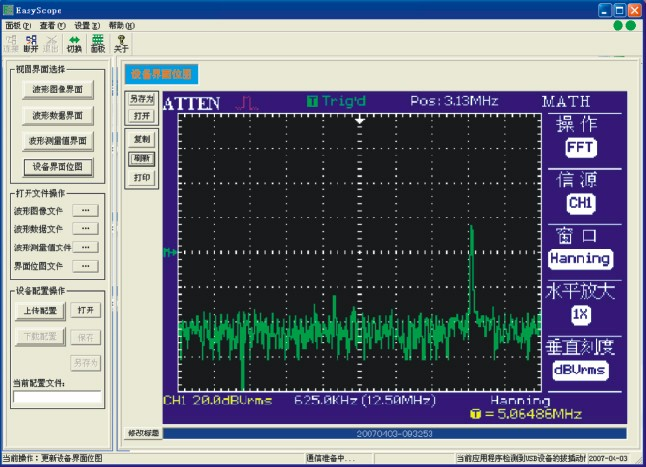

    EasyScope 3.0测控软件是适用于ADS1000系列产品的性能强大的软件系统，此软件能够兼容RS-232和USB Device, 实现计算机与示波器间的通讯，进而实现远程控制。同时此软件能够自动实时刷新波形数据，提供波形、测量数据、采样数据的读取、保存及打印功能；示波器屏幕图片的完全真实传送；此外还具有配置上传下载功能；最快基于毫秒级的PC与ADS1000系列之间的交互，使用户更容易分析、研究波形与数据。

    ·(1:1、10:1)探头*2

    ·电源线

    ·说明书

    ·USB电缆

    ·USB Host:支持U盘升级及固件升级

    ·USB Device:支持PictBridge 直接打印及与PC连接

    ·RS-232串口线

    ·GPIB通讯模块

    ·串口模块

    ·Pass/Fail接口模块

    ·EasyScope测试软件：

       该软件可以使ADS1000系列示波器通过USB或RS-232接口与PC进行连接，软件提供的控制和分析功能如下：

       ·通过数据浏览器显示捕获的波形，数据和测量值；

       ·通过DSO控制器进行本地或远程的操作；

       ·以“BMP”位图格式保存波形；

       ·将数据保存为 “EXCEL”文件，以便于分析；

       ·打印/存储波形。
